Ürün ayrıntıları:
|
| Tip: | flanş bilyalı çek valf | Bağlantı noktası boyutu: | 2" - 24" |
|---|---|---|---|
| Malzeme: | Dökme demir | Baskı yapmak: | Orta Basınç |
| Başvuru: | Su arıtma | Bağ: | EN1092-2 flanş |
| Güç: | Manuel | çalışma basıncı: | pn10/pn16 |
| Vurgulamak: | F6 Küresel Çek Valf,Kanalizasyon için DN500 küresel çek valf,PN16 tek yönlü çek valf |
||

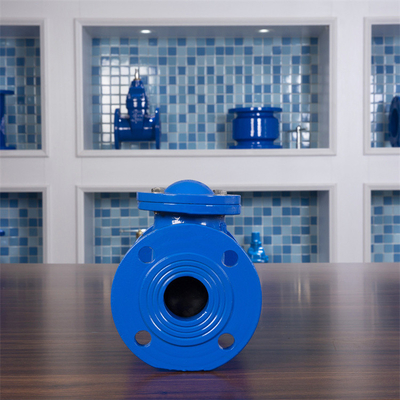

Küresel çek valf, esas olarak ön ve arka valf gövdelerinden, lastik toplardan, koni gövdelerinden vb. oluşan çok bilyeli, çok kanallı, çok koni ters çevrilmiş sıvı yapısına sahip bir çek valftir.
Çalışma prensibi şudur: Kauçuk top, valfin açılıp kapanmasını gerçekleştirmek için kısa bir strok için kubbe kapağında yuvarlanır.Su pompası başladığında, su, basınç etkisi altında lastik topu açar, böylece lastik top sağa döner, konumu arka valf gövdesindeki koni tarafından sabitlenir ve çek valf açılır;Pompa durduktan sonra, dönüş suyu basıncı nedeniyle lastik bilye çek valfi kapatmak için sol ön valf gövdesine yuvarlanmaya zorlar.Lastik bilye, içi boş çelik bilyeden yapılmıştır ve iyi esnekliğe sahip kauçuk, yalnızca sızdırmazlığı sağlamakla kalmaz, aynı zamanda valf kapatma işlemi sırasında boru hattı sistemine verilen zararı da azaltır.Valf açıldığında, delikli koni şeklindeki gövde çelik bilyeyi sabitleyebilir ve lastik bilye ile koni şeklindeki gövde arasındaki temas alanının basıncını ortadan kaldırabilir, böylece temas yüzey teması ve hidrolik kayıp neden olur. valf gövdesindeki lastik topun titreşimi azaltılır.
Lastik bilye, içi boş çelik bilyeden yapılmıştır ve iyi esnekliğe sahip kauçuk, valf kapatma işlemi sırasında sızdırmazlığı sağlayabilir ve boru hattı sistemine verilen hasarı azaltabilir.Delikli koni, valf açıldığında çelik bilyeyi sabitler ve lastik bilye ile koni arasındaki temas yüzeyindeki basıncı ortadan kaldırarak, temas yüzeyinin temasını sağlayarak, lastik bilyenin valf içindeki titreşiminden kaynaklanan hidrolik kaybı azaltır. .Büyük boru hattı sistemlerinde, üç akışlı veya dört akışlı küresel çek valflerin kullanılması, büyük valf plakası yapısının yerini alabilir, valf plakasının ağırlığını azaltabilir ve iç akış kanalını bağımsız gözenekli bir yapı haline getirebilir.Her bir deliğe bilye yerleştirilir ve sıvı valf gövdesine girme ve çıkış işleminde, valf kapatma işlemi sırasında darbe kuvvetini ve titreşimi azaltarak, birbirlerine müdahale etmeden kendi yollarına giderler, Gürültüyü azaltmak ve çalışan top arızasını tamamen ortadan kaldırmak.Çok kanallı küresel çek valfte bağlantı parçası yoktur (mil ve burcun varlığı, salınım çek valfine kıyasla nispi mekanik sürtünme hareketi yoktur, aşınan parça yoktur, daha uzun hizmet ömrüne sahiptir) , ve herhangi bir bakım çalışması yoktur.
Teknik koşullar ve malzemeler:
1. Yapı uzunluğu EN 558-1, temel seri 48'e (DIN 3202 F6) uygundur
2. Flanş bağlantısı EN 1092-2'ye uygundur
3. Yumuşak conta
4. Tam delik
5. Uygulanabilir sıcaklık: -20℃～120℃
6. Vana gövdesi: dökme demir/sfero
7. Top: EPDM paketi
8. Uygulanabilir boyut: DN50~DN800
Ürün yapı şeması ve ana boyutlar:
| Nominal çap | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(mm) | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| Hmm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
Fengbao vana fabrikası, profesyonel üretim tecrübesine ve profesyonel üretim teknolojisine sahip bir varlık fabrikasıdır.Şirket, "müşteri odaklı, kalite odaklı, özenli hizmet" iş felsefesine bağlı kalmakta, her türlü profesyonel avantaj kaynağını entegre etmekte ve uygun maliyetli ürünler yaratmaktadır.Şirket, kendini güvenilir ürünler yaratmaya adamış mükemmel bir Ar-Ge ekibine sahiptir.Yeni gelişme arayın ve yeni marka yaratın.
Çekirdek ekip, ürün Ar-Ge, üretim ve operasyonda deneyime sahip profesyonelleri bir araya getirdi.Şirket, büyürken çalışanlarının gelişimine büyük önem vermekte ve uzun süredir sorumluluk duygularının, teknik seviyelerinin ve mesleki bilgilerinin uyumunu ve geliştirilmesine kendini adamıştır.Şirket, her mükemmel çalışan için gelişim fırsatları ve platformları sağlar, standartlaştırılmış sistem eğitim ve terfi mekanizması sağlar ve çalışanların kendi çalışma alanlarında gelişmelerine ve büyümelerine yardımcı olur.
Şirketin ürünleri esas olarak uygun fiyat, mükemmel kalite ve yüksek maliyet performansı ile öne çıkıyor.Şirketten bağımsız araştırma ve geliştirme, üretim, benzersiz üretim, birinci sınıf kaliteye ulaşmak ve müşterilerin çoğunluğu tarafından tercih ediliyor!
S: Üretici veya ticaret şirketi misiniz?
C: Biz bir vana üreticisi ve fabrikasıyız ve bir ticaret şirketi değiliz.
S: Yurtdışında bir acenteniz veya temsilciniz var mı?
C: Yurtdışında bir acentemiz yok,
Doğrudan Fengbao Valve Co., Ltd'den vana satın almak için lütfen bizimle iletişime geçin.
S: Ürün yelpazeniz nedir?
C: Bir Sürgülü valf, Çek valf, Y süzgeç üretebiliriz,
ISO/ANSI/DIN/JIS/EN/GOST/AS standardına göre.
S: Fabrikanızda stok var mı?ve teslim süreniz nasıl?
C: Normal boyutlarda vanalar stoklarız.
Teslim süresi miktarınıza bağlıdır, genellikle 30-40 gün.
S: Hangi ülkelere ihracat yapıyorsunuz?
C: Dünyadaki ülkelerin büyük çoğunluğuna doğrudan ihracat yapıyoruz.
