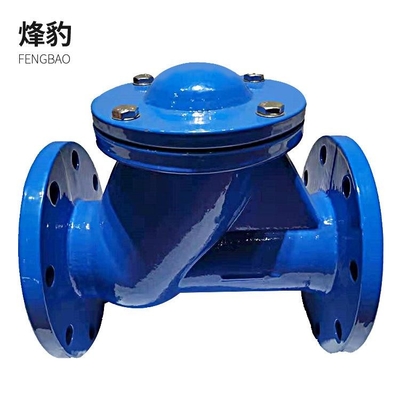

DIN3202-F6 DN300mm Pn10 Sfero Döküm Gri Flanş Uçlu Geri Dönüşsüz Salınım Çekvalf

Ürün Açıklaması

1. Döner çek valf: Döner çek valfin diski disk şeklindedir ve valf yuvası geçişinin mili etrafında döner.Vanadaki geçiş aerodinamik olduğundan, akış direnci, kaldırma çek valfinden daha küçüktür.Düşük akış hızı ve akışta seyrek değişiklikler olan büyük çaplı durumlar için uygundur, ancak titreşimli akış için uygun değildir ve sızdırmazlık performansı kaldırma tipi kadar iyi değildir.Salınım çek valf üç tipe ayrılır: tek loblu tip, çift loblu tip ve çok loblu tip.Bu üç form esas olarak valf çapına göre ayrılır.
Sessiz çek valf
Sessiz çek valf
2. Kaldırma çek valfi: diski valf gövdesinin dikey merkez hattı boyunca kayan bir çek valf.Kaldırma çek valfleri sadece yatay boru hatlarına monte edilebilir.Yüksek basınçlı küçük çaplı çek valfler için disk bilyelerden yapılabilir..Kaldırma çek valfinin valf gövdesi şekli, küresel valf ile aynıdır (global valf ile ortak olarak kullanılabilir), bu nedenle sıvı direnci katsayısı daha büyüktür.Yapısı küresel vanaya benzer ve vana gövdesi ve diski küresel vana ile aynıdır.Valf diskinin üst kısmı ve kaputun alt kısmı kılavuz manşonlarla işlenmiştir.Valf diski kılavuzu, valf kılavuzu kılavuzunda serbestçe yükseltilebilir ve alçaltılabilir.Ortam aşağı doğru aktığında, valf diski ortamın itmesi ile açılır.Ortamın ters akışını önlemek için valf yuvasına dikey olarak düşer.Düz kaldırma çek valfinin ortam giriş ve çıkış kanallarının yönü, valf yuvası kanalının yönüne diktir;dikey kaldırma çek valfi, valf yuvası kanalıyla aynı ortam giriş ve çıkış kanalları yönüne sahiptir ve akış direnci, düz geçiş tipinden daha küçüktür.
3. Disk çek valf: diskin valf yuvasındaki pim mili etrafında döndüğü bir çek valf.Disk çek valf basit bir yapıya sahiptir ve yalnızca düşük sızdırmazlık performansına sahip yatay boru hatlarına monte edilebilir.
4. Boru hattı çek valfi: valf diskinin valf gövdesinin merkez hattı boyunca kaydığı bir valf.Boru hattı çek valfi yeni bir valftir.Küçük boyutlu, hafif ve işleme teknolojisinde iyidir.Çek valfin geliştirme yönlerinden biridir.Bununla birlikte, akışkan direnç katsayısı, salınımlı çek valfinkinden biraz daha büyüktür.
5. Sıkıştırma çek valf: Bu tip valf, kazan besleme suyu ve buhar kesme valfi olarak kullanılır.Kaldırma çek valfi ve küresel valf veya açılı valfin kapsamlı işlevine sahiptir.
Ayrıca dip vana, yay tipi, Y tipi vb. gibi pompa çıkış montajına uygun olmayan çekvalfler de mevcuttur.


Malzeme :
